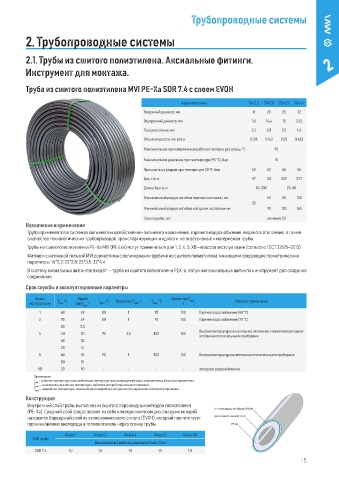

Трубопроводные системы

2. Трубопроводные системы

2.1. Трубы из сшитого полиэтилена. Аксиальные фитинги. 2
Инструмент для монтажа.

Труба из сшитого полиэтилена MVI PE-Xа SDR 7.4 с слоем EVOH

Характеристика 16х2,2 20х2,8 25х2,5 32х4,4

Наружный диаметр, мм 16 20 25 32
Внутренний диаметр, мм 11,6 14,4 18 23,2
Толщина стенки, мм 2,2 2,8 3,5 4,4
Объем жидкости, литр / п.м. 0,106 0,163 0,25 0,423
Максимальная кратковременная рабочая температура среды, °С 95
Максимальное давление при температуре (95 °С), бар 10

Прочность на разрыв при температуре 20 °С, бар 62 53 45 50
Вес, г / п.м. 97 152 229 377
Длина бухты, м 50–200 25–50
Минимальный радиус изгиба в горячем состоянии, мм 45 55 100
35
Минимальный радиус изгиба в холодном состоянии, мм 90 125 165
Срок службы, лет не менее 50
Назначение и применение
Труба применяется в системах питьевого и хозяйствен но-питьевого назначения, горячего водоснабжения, водяно го отопления, а также
в качестве технологических трубо проводов, транспортирующих жидкости, не агрессивные к материалам трубы.
Трубы из сшитого полиэтилена РЕ-Ха MVI (PE.4xx) могут приме няться для 1, 2, 4, 5, ХВ –классов эксплуатации (согласно ГОСТ 32415–2013).
Фитинги с натяжной гильзой MVI совместимы с полимер ными трубами из сшитого полиэтилена, имеющими следую щие геометрические
параметры: 16*2,2; 20*2,8; 25*3,5; 32*4,4.
В систему аксиальных фитингов входят — труба из сшитого полиэтилена РЕХ-а, латунные аксиальные фитинги и инстру мент для создания
соединения.
Срок службы и эксплуатационные параметры

Класс Т , °С Время Т , °С Время при Т , г Т , °С Время при Т авар , Область применения
эксплуатации раб при Т , г макс макс авар ч
раб
1 60 49 80 1 95 100 Горячее водоснабжение (60 °С)
2 70 49 80 1 95 100 Горячее водоснабжение (70 °С)
20 2,5
Высокотемпературное напольное отопление. Низкотемпературное
4 40 20 70 2,5 100 100
отопление отопительными приборами
60 25
20 14
5 60 25 90 1 100 100 Высокотемпературное отопление отопительными приборами
80 10
ХВ 20 50 - - - - Холодное водоснабжение
Примечание:
Т раб — рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;
Т макс — максимальная рабочая температура, действие которой ограничено по времени;
Т авар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования.
Конструкция
Внутренний слой трубы выполнен из сшитого пероксидным методом полиэтилена
(PE-Xa). Средний слой представляет из себя клеевую композицию, снаружи которой
находится барьерный слой из этиленвинилового спирта (EVOH), который препятствует
проникновению кислорода в теплоноситель через стенку трубы.

Класс 1 Класс 2 Класс 4 Класс 5 Класс ХВ
SDR трубы
Максимальное рабочее давление Рмакс, Мпа
SDR 7.4 1,0 1,0 1,0 1,0 1,0
/ 5
