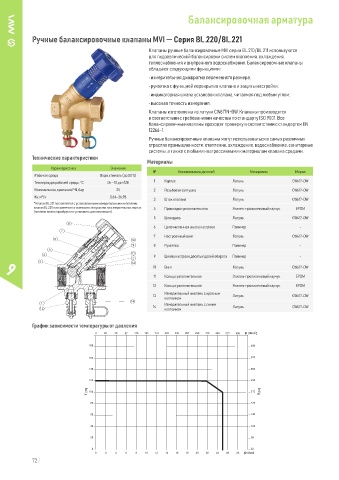

Page 72 - Технический каталог MVI 2025

Балансировочная арматура

Ручные балансировочные клапаны MVI — Серия BL.220 / BL.221
Клапаны ручные балансировочные MVI серии BL.210 / BL.211 используются
для гидравлической балансировки систем отопления, охлаждения,
теплоснабжения и внутреннего водоснабжения. Балансировочные клапаны
обладают следующими функциями:
• измерительная диафрагма переменного размера;
• рукоятка с функцией перекрытия клапана и защиты настройки;
• индикаторная шкала установок клапана, читаемая под любым углом;
• высокая точность измерения.
Клапаны изготовлены из латуни CW617N-DW. Клапаны производятся
в соответствии с требованиями качества по стандарту ISO 9001. Все
балансировочные клапаны проходят проверку в соответствии с стандартом EN
12266–1.
Ручные балансировочные клапаны могут использоваться в самых различных
отраслях промышленности: отопление, охлаждение, водоснабжение, санитарные
системы, а также с любыми неагрессивными к материалам клапана средами.
Технические характеристики
Материалы
Характеристика Значение
№ Наименование деталей Материалы Марка
Рабочая среда Вода, гликоль (до 50 %)
Температура рабочей среды, °С От –10 до +120 1 Корпус Латунь CW617-DW
Номинальное давление PN, бар 25 2 Резьбовая заглушка Латунь CW617-DW
3
Kv, м / ч 0,64–36,98
3 Шток клапана Латунь CW617-DW
* Клапан BL.221 поставляется с установленными измерительными ниппелями;
клапан BL.220 поставляется со съемными заглушками на измерительных портах 4 Прокладка уплотнительная Этилен-пропиленовый каучук EPDM
(ниппели можно приобрести и установить дополнительно).
5 Шпиндель Латунь CW617-DW
6 Целочисленная шкала настроек Полимер -
7 Настроечный винт Латунь CW617-DW
8 Рукоятка Полимер -

9 Шкала настроек десятых долей оборота Полимер -
9 10 Винт Латунь CW617-DW
11 Кольцо уплотнительное Этилен-пропиленовый каучук EPDM
12 Кольцо уплотнительное Этилен-пропиленовый каучук EPDM
Измерительный ниппель с красным
13 Латунь CW617-DW
колпачком
Измерительный ниппель с cиним
14 Латунь CW617-DW
колпачком
График зависимости температуры от давления
