Page 65 - Технический каталог MVI 2025

Балансировочная арматура

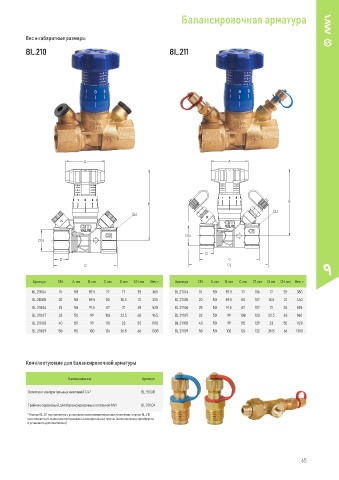

Вес и габаритные размеры
BL.210 BL.211

9
1

Артикул DN A, мм B, мм C, мм D, мм CH, мм Вес, г. Артикул DN A, мм B, мм C, мм C1, мм D, мм CH, мм Вес, г.
BL.210.04 15 50 87,5 77 17 25 365 BL.211.04 15 50 87,5 77 106 17 25 380
BL.210.05 20 50 89,5 80 18,5 31 325 BL.211.05 20 50 89,5 80 107 18,5 31 440
BL.210.06 25 50 91,5 87 21 38 520 BL.211.06 25 50 91,5 87 107 21 38 535
BL.210.07 32 50 99 108 22,5 48 945 BL.211.07 32 50 99 108 123 22,5 48 960
BL.210.08 40 50 99 115 23 55 1105 BL.211.08 40 50 99 115 129 23 55 1120
BL.210.09 50 50 100 124 26,5 66 1335 BL.211.09 50 50 100 124 132 26,5 66 1350

Комплектующие для балансировочной арматуры

Наименование Артикул

Комплект измерительных ниппелей 1 / 4" BL.903.01

Тройник сервисный для балансировочных клапанов MVI BL.901.04
* Клапан BL.211 поставляется с установленными измерительными ниппелями; клапан BL.210
поставляется со съемными заглушками на измерительных портах (ниппели можно приобрести
и установить дополнительно).

/ 65
