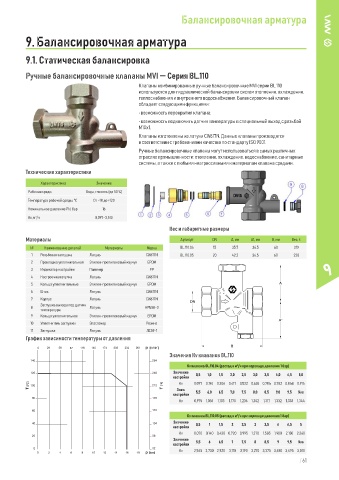

Балансировочная арматура

9. Балансировочная арматура

9.1. Статическая балансировка

Ручные балансировочные клапаны MVI — Серия BL.110

Клапаны комбинированные ручные балансировочные MVI серии BL.110
используются для гидравлической балансировки систем отопления, охлаждения,
теплоснабжения и внутреннего водоснабжения. Балансировочный клапан
обладает следующими функциями:
• возможность перекрытия клапана;
• возможность подключить датчик температуры в специальный выход с резьбой
М10х1.
Клапаны изготовлены из латуни CW617N. Данные клапаны производятся
в соответствии с требованиями качества по стандарту ISO 9001.
Ручные балансировочные клапаны могут использоваться в самых различных
отраслях промышленности: отопление, охлаждение, водоснабжение, санитарные
системы, а также с любыми неагрессивными к материалам клапана средами.
Технические характеристики

Характеристика Значение
Рабочая среда Вода, гликоль (до 50 %)
Температура рабочей среды, °С От –10 до +120
Номинальное давление PN, бар 16
Kv, м / ч 0,097–3,510
3
Вес и габаритные размеры

Материалы Артикул DN A, мм A1, мм B, мм Вес, г.
№ Наименование деталей Материалы Марка BL.110.04 15 35,7 36,5 60 219
1 Резьбовая заглушка Латунь CW617N BL.110.05 20 42,2 36,5 60 228
2 Прокладка уплотнительная Этилен-пропиленовый каучук EPDM
3 Индикатор настройки Полимер PP 9
4 Настроечная втулка Латунь CW617N
5 Кольца уплотнительные Этилен-пропиленовый каучук EPDM
6 Шток Латунь CW617N
7 Корпус Латунь CW617N
Заглушка выхода под датчик
8 Латунь HPb58-3
температуры
9 Кольцо уплотнительное Этилен-пропиленовый каучук EPDM
10 Уплотнитель заглушки Эластомер Резина
11 Заглушка Латунь ЛС59-1
График зависимости температуры от давления

Значения Кv клапанов BL.110

Kv клапана BL.110.04 (расход в м / ч при перепаде давления 1 бар)
3
Значение 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
настройки
Kv 0,097 0,194 0,306 0,417 0,522 0,626 0,704 0,782 0,848 0,914
Знач.
настройки 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 Kvs
Kv 0,975 1,036 1,103 1,170 1,236 1,302 1,317 1,332 1,338 1,344

Kv клапана BL.110.05 (расход в м / ч при перепаде давления 1 бар)
3
Значение
настройки 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5
Kv 0,070 0,140 0,430 0,720 0,995 1,270 1,585 1,900 2,130 2,360
Значение
настройки 5,5 6 6,5 7 7,5 8 8,5 9 9,5 Kvs
Kv 2,545 2,730 2,920 3,110 3,190 3,270 3,375 3,480 3,495 3,510
