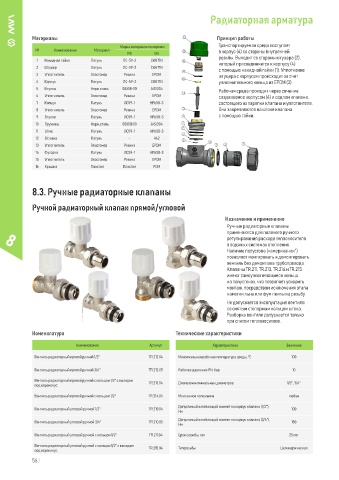

Page 56 - Технический каталог MVI 2025

Радиаторная арматура

Материалы Принцип работы
Марка материала по нормам Транспортируемая среда поступает
№ Наименование Материал в корпус (4) со стороны внутренней
РФ EN
1 Накидная гайка Латунь ЛС-59-2 CW617N резьбы. Выходит со стороны штуцера (2),
который присоединяется к корпусу (4)
2 Штуцер Латунь ЛС-59-2 CW617N с помощью накидной гайки (1). Уплотнение
3 Уплотнитель Эластомер Резина EPDM штуцера с корпусом происходит за счет
4 Корпус Латунь ЛС-59-2 CW617N уплотнительного кольца из EPDM (3).
5 Втулка Нерж.сталь 08Х18Н10 AISI304 Рабочая среда проходит через сечение
6 Уплотнитель Эластомер Резина EPDM создаваемое корпусом (4) и седлом клапана,
7 Кольцо Латунь ЛС59-1 HPb58-3 состоящего из тарелки клапана и уплотнителя.
8 Уплотнитель Эластомер Резина EPDM Они закрепляются на штоке клапана
9 Втулка Латунь ЛС59-1 HPb58-3 с помощью гайки.
10 Пружина Нерж.сталь 08Х18Н10 AISI304
11 Шток Латунь ЛС59-1 HPb58-3
12 Вставка Латунь - Н62
13 Уплотнитель Эластомер Резина EPDM
14 Футорка Латунь ЛС59-1 HPb58-3
15 Уплотнитель Эластомер Резина EPDM
16 Крышка Пластик Пластик POM

8.3. Ручные радиаторные клапаны

Ручной радиаторный клапан прямой / угловой

Назначение и применение
Ручные радиаторные клапаны
применяются для плавного ручного
8 регулирования расхода теплоносителя
в водяных системах отопления.
Наличие полусгона («американки")
позволяет монтировать и демонтировать
вентиль без демонтажа трубопровода.
Клапаны TR.211, TR.213, TR.214 и TR.215
имеют самоуплотняющиеся кольца
на полусгонах, что позволяет ускорить
монтаж, посредством исключения этапа
намотки льна или фум ленты на резьбу.
Не допускается эксплуатация вентиля
со снятым стопорным кольцом штока.
Разборка вентиля допускается только
при слитом теплоносителе.
Номенклатура Технические характеристики

Наименование Артикул Характеристика Значение

Вентиль радиаторный прямой ручной 1/2" TR.212.04 Максимальная рабочая температура среды, °С 100
Вентиль радиаторный прямой ручной 3/4" TR.212.05 Рабочее давление PN, бар 10

Вентиль радиаторный прямой ручной с кольцом 1/2" с выходом TR.213.04 Диапазон номинальных диаметров 1/2", 3/4"
под евроконус
Вентиль радиаторный прямой ручной с кольцом 1/2" TR.214.04 Монтажное положение любое
Допустимый изгибающий момент на корпус клапана (1/2"),
Вентиль радиаторный угловой ручной 1/2" TR.210.04 100
Нм
Допустимый изгибающий момент на корпус клапана (3/4"),
Вентиль радиаторный угловой ручной 3/4" TR.210.05 150
Нм
Вентиль радиаторный угловой ручной с кольцом 1/2" TR.211.04 Срок службы, лет 25 лет
Вентиль радиаторный угловой ручной с кольцом 1/2" с выходом TR.215.04 Тип резьбы Цилиндрическая
под евроконус
