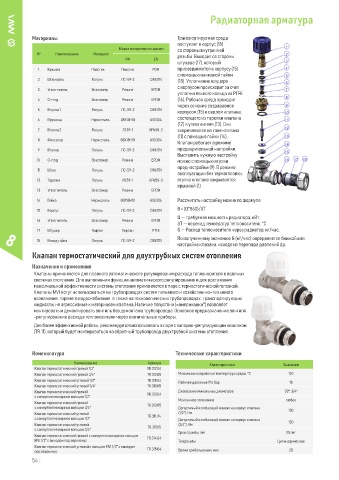

Page 54 - Технический каталог MVI 2025

Радиаторная арматура

Материалы Транспортируемая среда
поступает в корпус (15)
Марка материала по нормам со стороны внутренней
№ Наименование Материал резьбы. Выходит со стороны
РФ EN
штуцера (17), который
1 Крышка Пластик Пластик POM присоединяется к корпусу (15)
с помощью накидной гайки
2 Шпиндель Латунь ЛС-59-2 CW617N (18). Уплотнение штуцера
с корпусом происходит за счет
3 Уплотнитель Эластомер Резина EPDM
уплотнительного кольца из PTFE
4 O-ring Эластомер Резина EPDM (16). Рабочая среда проходит
через сечение создаваемое
5 Втулка 1 Латунь ЛС-59-2 CW617N корпусом (15) и седлом клапана,
6 Пружина Нерж.сталь 08Х18Н10 AISI304 состоящего из тарелки клапана
(12) и уплотнителя (13). Они
7 Втулка 2 Латунь ЛС59-1 HPb58-3 закрепляются на токе клапана
(11) с помощью гайки (14).
8 Фиксатор Нерж.сталь 08Х18Н10 AISI304
Клапан работает в режиме
9 Втулка Латунь ЛС-59-2 CW617N предварительной настройки.
Выставить нужную настройку
10 O-ring Эластомер Резина EPDM можно с помощью втулки
преднастройки (9). В режиме
11 Шток Латунь ЛС-59-2 CW617N
эксплуатации без термоголовки,
12 Тарелка Латунь ЛС59-1 HPb58-3 втулка клапана закрывается
крышкой (1).
13 Уплотнитель Эластомер Резина EPDM
14 Гайка Нерж.сталь 08Х18Н10 AISI304 Рассчитать настройку можно по формуле:

15 Корпус Латунь ЛС-59-2 CW617N G = (Q*860) / ΔT
Q — требуемая мощность радиатора, кВт;
16 Уплотнитель Эластомер Резина EPDM
ΔТ — перепад температур теплоносителя, °С;
17 Штуцер Тефлон Тефлон PTFE G — Расход теплоносителя через радиатор, кг / час.
8 18 Накид.гайка Латунь ЛС-59-2 CW617N По полученному значению G (м / час) определяется ближайшая
3
настройка клапана, исходя из перепада давлений Δp.
Клапан термостатический для двухтрубных систем отопления

Назначение и применение
Клапаны применяются для плавного автоматического регулирования расхода теплоносителя в водяных
системах отопления. Для выполнения функции автоматического регулирования и для достижения
максимальной эффективности системы отопления применяются в паре с термостатической головкой.
Клапаны MVI могут использоваться на трубопроводах систем питьевого и хозяйственно-питьевого
назначения, горячего водоснабжения, а также на технологических трубопроводах, транспортирующих
жидкости, не агрессивные к материалам клапана. Наличие полусгона («американки") позволяет
монтировать и демонтировать вентиль без демонтажа трубопровода. Основное предназначение вентиля
–регулирование расхода теплоносителя через отопительные приборы.
Для более эффективной работы, рекомендуется использовать в паре с запорно-регулирующим клапаном
(TR.11), который будет монтироваться на обратный трубопровод двухтрубной системы отопления.

Номенклатура Технические характеристики
Наименование Артикул Характеристика Значение
Клапан термостатический прямой 1/2" TR.312.04
Клапан термостатический прямой 3/4" TR.312.05 Максимальнаярабочая температура среды, °С 120
Клапан термостатический угловой 1/2" TR.310.04 Рабочее давление PN, бар 10
Клапан термостатический угловой 3/4" TR.310.05
Клапан термостатический прямой Диапазон номинальных диаметров 1/2", 3/4"
с самоуплотняющимся кольцом 1/2" TR.313.04
Клапан термостатический прямой TR.313.05 Монтажное положение любое
с самоуплотняющимся кольцом 3/4" Допустимый изгибающий момент на корпус клапана 100
Клапан термостатический угловой TR.311.04 (1/2"), Нм
с самоуплотняющимся кольцом 1/2" Допустимый изгибающий момент на корпус клапана
Клапан термостатический угловой TR.311.05 (3/4"), Нм 150
с самоуплотняющимся кольцом 3/4"
Клапан термостатический прямой с самоуплотняющимся кольцом TR.314.04 Срок службы, лет 25 лет
MVI 1 / 2" с выходом под евроконус Тип резьбы Цилиндрическая
Клапан термостатический угловой с кольцом MVI 1 / 2" с выходом
под евроконус TR.315.04 Время срабатывания, мин 28
