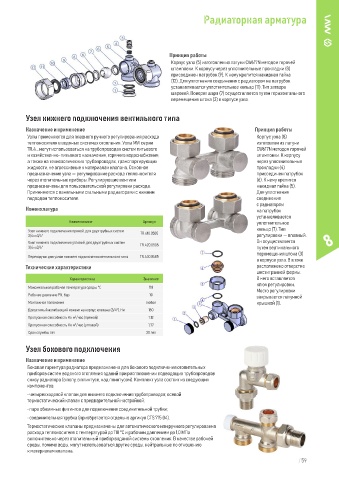

Радиаторная арматура

Принцип работы
Корпус узла (5) изготовлен из латуни CW617N методом горячей
штамповки. К корпусу через уплотнительные прокладки (8)
присоединен патрубок (9). К нему крепится накидная гайка
(12). Для уплотнения соединения с радиатором на патрубок
устанавливается уплотнительное кольцо (11). Тип затвора
шаровой. Поворот шара (7) осуществляется путем горизонтального
перемещения штока (3) в корпусе узла.

Узел нижнего подключения вентильного типа

Назначение и применение Принцип работы
Узлы применяются для плавного ручного регулирования расхода Корпус узла (8)
теплоносителя в водяных системах отопления. Узлы MVI серии изготовлен из латуни
TR.4… могут использоваться на трубопроводах систем питьевого CW617N методом горячей
и хозяйственно-питьевого назначения, горячего водоснабжения, штамповки. К корпусу
а также на технологических трубопроводах, транспортирующих через уплотнительные
жидкости, не агрессивные к материалам клапана. Основное прокладки (4)
предназначение узла — регулирование расхода теплоносителя присоединен патрубок
через отопительные приборы. Регулирующие вентили (6). К нему крепится
предназначены для пользовательской регулировки расхода. накидная гайка (5).
Применяются с панельными стальными радиаторами с нижним Для уплотнения
подводом теплоносителя. соединения
с радиатором
Номенклатура на патрубок
устанавливается
Наименование Артикул уплотнительное
Узел нижнего подключения прямой, для двухтрубных систем TR.410.0505 кольцо (7). Тип
3/4«х3/4" регулировки — плавный. 8
Узел нижнего подключения угловой, для двухтрубных систем TR.420.0505 Он осуществляется
3/4«х3/4" путем вертикального
перемещения штока (3)
Переходник для узлов нижнего подключения вентильного типа TR.430.0405
в корпусе узла. В штоке
Технические характеристики расположено отверстие
шестигранной формы.
Характеристика Значение В него вставляется
ключ регулировки.
Максимальная рабочая температура среды, °С 110
Место регулировки
Рабочее давление PN, бар 10 закрывается латунной
Монтажное положение любое крышкой (1).
Допустимый изгибающий момент на корпус клапана (3/4"), Нм 150
Пропускная способность Kv, м / час (прямой) 1,12
3
Пропускная способность Kv, м / час (угловой) 1,77
3
Срок службы, лет 30 лет
Узел бокового подключения

Назначение и применение
Боковая гарнитура радиатора предназначена для бокового подключения отопительных
приборов систем водяного отопления зданий при расположении подводящих трубопроводов
снизу радиатора (в полу, в плинтусе, над плинтусом). Комплект узла состоит из следующих
компонентов:
• четырехходовой клапан для нижнего подключения трубопроводов; осевой
термостатический клапан с предварительной настройкой;
• пара обжимных фитингов для подключения соединительной трубки;
• соединительная трубка (приобретается отдельно артикул CTS.715.04).
Термостатические клапаны предназначены для автоматического или ручного регулирования
расхода теплоносителя с температурой до 110 ºС и рабочим давлением до 1,0 МПа
включительно через отопительный прибор водяной системы отопления. В качестве рабочей
среды, помимо воды, могут использоваться другие среды, нейтральные по отношению
к материалам клапана.
