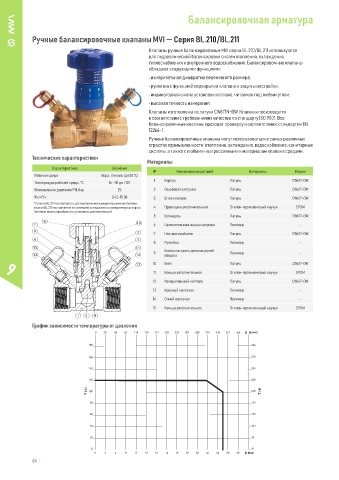

Page 64 - Технический каталог MVI 2025

Балансировочная арматура

Ручные балансировочные клапаны MVI — Серия BL.210 / BL.211
Клапаны ручные балансировочные MVI серии BL.210 / BL.211 используются
для гидравлической балансировки систем отопления, охлаждения,
теплоснабжения и внутреннего водоснабжения. Балансировочные клапаны
обладают следующими функциями:
• измерительная диафрагма переменного размера;
• рукоятка с функцией перекрытия клапана и защиты настройки;
• индикаторная шкала установок клапана, читаемая под любым углом;
• высокая точность измерения.
Клапаны изготовлены из латуни CW617N-DW. Клапаны производятся
в соответствии с требованиями качества по стандарту ISO 9001. Все
балансировочные клапаны проходят проверку в соответствии с стандартом EN
12266–1.
Ручные балансировочные клапаны могут использоваться в самых различных
отраслях промышленности: отопление, охлаждение, водоснабжение, санитарные
системы, а также с любыми неагрессивными к материалам клапана средами.
Технические характеристики
Материалы
Характеристика Значение
№ Наименование деталей Материалы Марка
Рабочая среда Вода, гликоль (до 50 %)
1 Корпус Латунь CW617-DW
Температура рабочей среды, °С От –10 до +120
Номинальное давление PN, бар 25 2 Резьбовая заглушка Латунь CW617-DW
Kv, м / ч 0,42–15,06 3 Шток клапана Латунь CW617-DW
3
* Клапан BL.211 поставляется с установленными измерительными ниппелями;
клапан BL.210 поставляется со съемными заглушками на измерительных портах 4 Прокладка уплотнительная Этилен-пропиленовый каучук EPDM
(ниппели можно приобрести и установить дополнительно).
5 Шпиндель Латунь CW617-DW
6 Целочисленная шкала настроек Полимер -
7 Настроечный винт Латунь CW617-DW
8 Рукоятка Полимер -
Шкала настроек десятых долей
9 Полимер -
оборота
9 10 Винт Латунь CW617-DW
EPDM
Этилен-пропиленовый каучук
Кольцо уплотнительное
11
12 Измерительный ниппель Латунь CW617-DW
13 Красный колпачок Полимер -
14 Синий колпачок Полимер -
15 Кольцо уплотнительное Этилен-пропиленовый каучук EPDM

График зависимости температуры от давления
