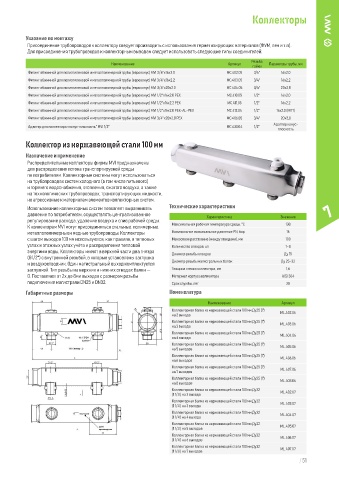

Page 51 - Технический каталог MVI 2025

Коллекторы

Указание по монтажу
Присоединение трубопроводов к коллектору следует производить с использования герметизирующих материалов (ФУМ, лен и т.п).
Для присоединения трубопроводов к коллекторным выводам следует использовать следующие типы соединителей:

Резьба
Наименование Артикул Параметры трубы, мм
гайки
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 3 / 4"x16x2.0 MC.402.05 3/4" 16x2,0
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 3 / 4"x16x2.2 MC.403.05 3/4" 16x2,2
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 3 / 4"x20x2.0 MC.404.05 3/4" 20x2,0
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 1 / 2"x16x2,0 PEX MC.410.05 1/2" 16x2,0
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 1 / 2"x16x2,2 PEX MC.411.05 1/2" 16x2,2
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 1 / 2"x16x2,0 PEX-AL-PEX MC.412.04 1/2" 16x2,0 (МПТ)
Фитинг обжимной для полиэтиленовой и металполимерной трубы (евроконус) MVI 3 / 4"x20x2,8 PEX MC.406.05 3/4" 20x2,8
Адаптер конус-
Адаптер для коллектора «конус-плоскость" MVI 1 / 2" MC.430.04 1/2"
плоскость
Коллектор из нержавеющей стали 100 мм

Назначение и применение
Распределительные коллекторы фирмы MVI предназначены
для распределения потока транспортируемой среды
по потребителям. Коллекторные системы могут использоваться
на трубопроводах систем холодного (в том числе питьевого)
и горячего водоснабжения, отопления, сжатого воздуха, а также
на технологических трубопроводах, транспортирующих жидкости,
не агрессивные к материалам элементов коллекторных систем.
Использование коллекторных систем позволяет выравнивать Технические характеристики 7
давление по потребителям, осуществлять централизованное
регулирование расхода, удаление воздуха и слив рабочей среды. Характеристика Значение
К коллекторам MVI могут присоединяться стальные, полимерные, Максимальная рабочая температура среды, °С 130
металлополимерныеи медные трубопроводы. Коллекторы Номинальное максимальное давление PN, бар 16
с шагом выходов 100 мм используются, как правило, в тепловых Межосевое расстояние (между отводами), мм 100
узлах и этажных узлах учёта и распределения тепловой Количество отводов, шт 1–8
энергии и воды. Коллекторы имеют в верхней части два гнезда Диаметр резьбы отводов Ду 15
(G1 / 2") с внутренней резьбой, в которые установлены заглушка
и воздухоотводчик. Один магистральный выход комплектуется Диаметр резьбы магистральных балок Ду 25–32
заглушкой. Тип резьбы на верхних и нижних отводах балки — Толщина стенки коллектора, мм 1,6
G. Поставляют от 2х до 8ми выходов с размером резьбы Материал корпуса коллектора AISI 304
подключения магистрали DN25 и DN32. Срок службы, лет 25
Габаритные размеры Номенклатура

Наименование Артикул
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.402.06
на 2 выхода
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.403.06
на 3 выхода
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.404.06
на 4 выхода
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.405.06
на 5 выходов
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.406.06
на 6 выходов
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.407.06
на 7 выходов
Коллекторная балка из нержавеющей стали 100 мм Ду25 (1') ML.408.06
на 8 выходов
Коллекторная балка из нержавеющей стали 100 мм Ду32 ML.402.07
(1 1 / 4') на 2 выхода
Коллекторная балка из нержавеющей стали 100 мм Ду32 ML.403.07
(1 1 / 4') на 3 выхода
Коллекторная балка из нержавеющей стали 100 мм Ду32
(1 1 / 4') на 4 выхода ML.404.07
Коллекторная балка из нержавеющей стали 100 мм Ду32
(1 1 / 4') на 5 выходов ML.405.07
Коллекторная балка из нержавеющей стали 100 мм Ду32 ML.406.07
(1 1 / 4') на 6 выходов
Коллекторная балка из нержавеющей стали 100 мм Ду32 ML.407.07
(1 1 / 4') на 7 выходов
