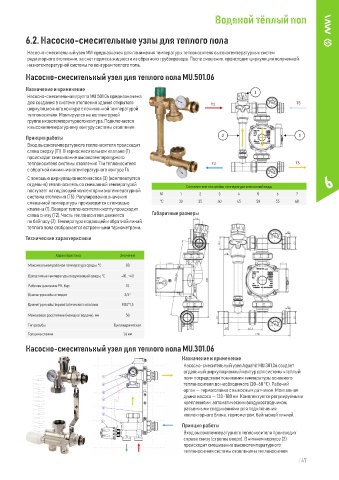

Водяной тёплый пол

6.2. Насосно-смесительные узлы для теплого пола

Насосно-смесительный узел MVI предназначен для понижения температуры теплоносителя высокотемпературных систем
радиаторного отопления, за счет подмеса жидкости из обратного трубопровода. После смешения, происходит циркуляция полученной
низкотемпературной системы по контурам теплого пола.
Насосно-смесительный узел для теплого пола MU.501.06

Назначение и применение
Насосно-смесительная группа MU.501.06 предназначена
для создания в системе отопления здания открытого
циркуляционного контура с пониженной температурой
теплоносителя. Монтируется на коллекторной
группе низкотемпературного контура. Подключается
к высокотемпературному контуру системы отопления.
Принцип работы
Вход высокотемпературного теплоносителя происходит
слева сверху (Т1). В термосмесительном клапане (1)
происходит смешивание высокотемпературного
теплоносителя системы отопления Т1 и теплоносителя
с обратной линии низкотемпературного контура Т6.
С помощью циркуляционного насоса (3) (комплектуется 6
отдельно) теплоноситель со смешанной температурой
поступает на подающий коллектор низкотемпературной Соответствие настройки температуре смешанной воды
системы отопления (Т5). Регулирование значения № 1 2 3 4 5 6 7
смешанной температуры производится с помощью °С 30 35 40 45 50 55 60
клапана (1). Возврат теплоносителя к котлу происходит
слева снизу (Т2). Часть теплоносителя движется Габаритные размеры
по байпасу (2). Температура подающей и обратной линий
теплого пола отображается встроенными термометрами.
Технические характеристики

Характеристика Значение

Максимальная рабочая температура среды, °С 80
Допустимые температуры окружающей среды, °С –10…+40
Рабочее давление PN, бар 10
Диаметр резьбы отводов 3/4"
Диаметр резьбы термостатического клапана M30*1,5
Межосевое расстояние (между отводами), мм 50

Тип резьбы Цилиндрическая
Толщина стенки 1,6 мм
Насосно-смесительный узел для теплого пола MU.301.06

Назначение и применение
Насосно-смесительный узел Aquаhit MU.301.06 создает
отдельный циркуляционный контур для системы «теплый
пол» посредством понижения температуры основного
теплоносителя до необходимого (20–60 °С). Рабочий
орган — термоголовка с выносным датчиком. Монтажная
длина насоса — 130–180 мм. Комплектуется регулируемыми
креплениями, автоматическим воздухоотводчиком,
разъемными соединениями для подключения
коллекторного блока, термометром, байпасной линией.
Принцип работы
Вход высокотемпературного теплоносителя происходит
справа снизу (стрелка вверх). В нижнем корпусе (2)
происходит смешивание высокотемпературного
теплоносителя системы отопления и теплоносителя
