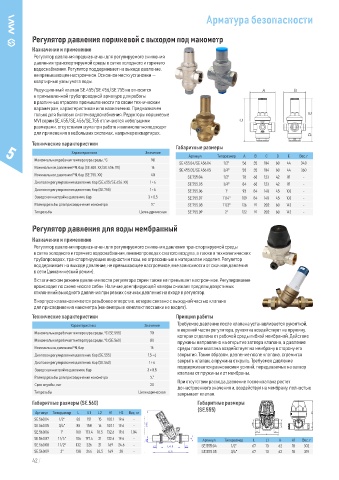

Арматура безопасности
Регулятор давления поршневой с выходом под манометр
Назначение и применение
Регулятор давления предназначен для регулируемого снижения
давления транспортируемой среды в сетях холодного и горячего
водоснабжения. Регулятор поддерживает на выходе давление,
не превышающее настроечное. Основное место установки —
квартирные узлы учета воды.
Редукционный клапан SE.455 / SE.456 / SE.755 не относится
к промышленной трубопроводной арматуре для работы
в различных отраслях промышленности по своим техническим
параметрам, характеристикам и по назначению. Предназначен
только для бытовых систем водоснабжения. Редукторы поршневые
MVI серии SE.455 / SE.456 / SE.755 отличаются небольшими
размерами, отсутствием шума при работе и великолепно подходят
для применения в небольших системах, например в квартирах.
Технические характеристики Габаритные размеры
5 Характеристика Значение Артикул Типоразмер A B C D E Вес, г
Максимальная рабочая температура среды, °С 90
SE.455.04 / SE.456.04 1/2" 56 35 104 60 44 340
Номинальное давление PN, бар (SE.455. XX / SE.456. XX) 16
SE.455.05 / SE.456.05 3/4" 58 35 104 60 44 360
Номинальное давление PN, бар (SE.755. XX) 40
SE.755.04 1/2" 78 68 123 42 81 -
Диапазон регулирования давления, бар (SE.455 / SE.456. XX) 1 ÷ 4 SE.755.05 3/4" 84 68 123 42 81 -
Диапазон регулирования давления, бар (SE.755) 1 ÷ 6 SE.755.06 1" 93 84 148 45 103 -
Заводская настройка давления, бар 3 ± 0,5 SE.755.07 1 1 / 4" 109 84 148 45 103 -
Размер резьбы для присоединения манометра ¼" SE.755.08 1 1 / 2" 126 91 202 60 142 -
Тип резьбы Цилиндрическая SE.755.09 2" 122 91 202 60 142 -
Регулятор давления для воды мембранный
Назначение и применение
Регулятор давления предназначен для регулируемого снижения давления транспортируемой среды
в сетях холодного и горячего водоснабжения, пневмопроводах сжатого воздуха, а также в технологических
трубопроводах, транспортирующих жидкости и газы, не агрессивные к материалам изделия. Регулятор
поддерживает на выходе давление, не превышающее настроечное, вне зависимости от скачков давления
в сети (динамический режим).
В статическом режиме давление после регулятора серии также не превышает настроечное. Регулирование
происходит по схеме «после себя». Наличие демпфирующей камеры снижает пределы допустимых
отклонений выходного давления при резких скачках давления на входе в регулятор.
В корпусе клапанов имеется резьбовое отверстие, которое связано с выходной частью клапана
для присоединения манометра (манометры в комплект поставки не входят).
Технические характеристики Принцип работы
Характеристика Значение Требуемое давление после клапана устанавливается рукояткой,
в верхней части регулятора, рукоятка воздействует на пружину,
Максимальная рабочая температура среды, °С (SE.555) 70
которая отделена от рабочей среды гибкой мембраной. Действие
Максимальная рабочая температура среды, °С (SE.560) 80 пружины направлено на открытие затвора клапана, а давление
Номинальное давление PN, бар 16 среды после клапана воздействует на мембрану в сторону его
Диапазон регулирования давления, бар (SE.555) 1,5 ÷ 6 закрытия. Таким образом, давление после клапана, стремится
Диапазон регулирования давления, бар (SE.560) 1 ÷ 6 закрыть клапан, а пружина открыть. Требуемое давление
поддерживается равновесием усилий, передаваемых на затвор
Заводская настройка давления, бар 3 ± 0,5
клапана от пружины и от мембраны.
Размер резьбы для присоединения манометра ¼"
При отсутствии расхода давление после клапана растет
Срок службы, лет 20
до настроенного значения и, воздействуя на мембрану, полностью
Тип резьбы Цилиндрическая закрывает клапан.
Габаритные размеры (SE.560) Габаритные размеры
(SE.555)
Артикул Типоразмер L L1 L2 H1 H2 Вес, кг
SE.560.04 1/2" 82 151 15 100.1 19.6 -
SE.560.05 3/4" 85 158 16 100.1 19.6 -
SE.560.06 1" 100 173.4 18.5 132.6 19.6 1.04
SE.560.07 1 1 / 4" 106 197.4 21 132.6 19.6 - Артикул Типоразмер L L1 H H1 Вес, г
SE.560.08 1 1 / 2" 132 226 21 169 24.6 - SE.555.04 1/2" 67 13 62 18 302
SE.560.09 2" 138 244 24.5 169 28 - SE.555.05 3/4" 67 13 62 18 319
