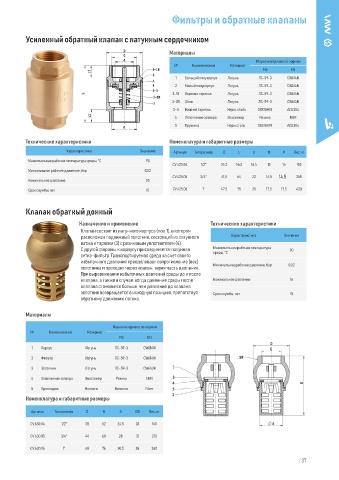

P. 37
Фильтры и обратные клапаны
Усиленный обратный клапан с латунным сердечником
Материалы
Марка материала по нормам
№ Наименование Материал
РФ EN
1 Большой полукорпус Латунь ЛС-59-3 CW614N
2 Малый полукорпус Латунь ЛС-59-3 CW614N
3-1В Верхняя тарелка Латунь ЛС-59-3 CW614N
3-2В Шток Латунь ЛС-59-3 CW614N
3–3 Нижняя тарелка Нерж. сталь 08Х18Н10 AISI304
4
4 Уплотнение затвора Эластомер Резина NBR
5 Пружина Нерж.сталь 08Х18Н10 AISI304
Технические характеристики Номенклатура и габаритные размеры
Характеристика Значение Артикул Типоразмер D L d t1 t 2 Вес, кг
Максимальная рабочая температура среды, °С 90
CV.425.04 1/2" 34,2 56,5 16,4 13 14 185
Минимальное рабочее давление, бар 0,02
CV.425.05 3/4" 41,5 64 22 14,5 14,5 265
Номинальное давление 25
Срок службы, лет 15 CV.425.06 1" 47,5 75 25 17,5 17,5 420
Клапан обратный донный
Назначение и применение Технические характеристики
Клапан состоит из латунного корпуса (поз. 1), в котором
расположен подвижный золотник, состоящий из латунного Характеристика Значение
штока и тарелки (3) с резиновым уплотнителем (4).
С другой стороны, к корпусу присоединяется латунная Максимальная рабочая температура 90
сетка-фильтр. Транспортируемая среда за счет своего среды, °С
избыточного давления преодолевает сопротивление (вес)
золотника и проходит через клапан, теряя часть давления. Минимальное рабочее давление, бар 0,02
При выравнивании избыточных давлений среды до и после
клапана, а также в случае, когда давление среды после Номинальное давление 16
клапана становится больше, чем давление до клапана,
золотник возвращается в исходную позицию, препятствуя Срок службы, лет 15
обратному движению потока.
Материалы
Марка материала по нормам
№ Наименование Материал
РФ EN
1 Корпус Латунь ЛС-59-3 CW614N
2 Фильтр Латунь ЛС-59-3 CW614N
3 Золотник Латунь ЛС-59-3 CW614N
4 Уплотнение затвора Эластомер Резина NBR
5 Прокладка Волокно Волокно Fiber
Номенклатура и габаритные размеры
Артикул Типоразмер D H A SW Вес, кг
CV.630.04 1/2" 38 62 24,5 26 160
CV.630.05 3/4" 44 68 28 31 210
CV.630.06 1" 48 76 30,5 38 240
