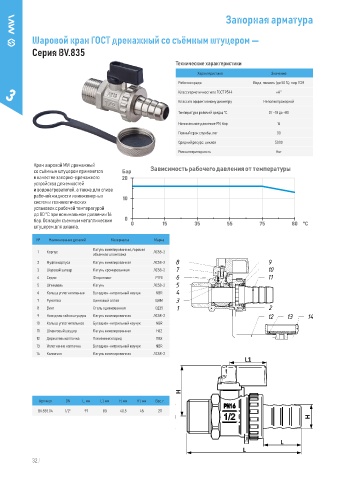

Page 32 - Технический каталог MVI 2025

Запорная арматура

Шаровой кран ГОСТ дренажный со съёмным штуцером —

Серия BV.835

Технические характеристики

Характеристика Значение
Рабочая среда Вода, гликоль (до 50 %), пар, ГСМ
3 Класс герметичности по ГОСТ 9544 «А"

Класс по эффективному диаметру Неполнопроходной
Температура рабочей среды, °С От –10 до +80
Номинальное давление PN, бар 16

Полный срок службы, лет 30
Средний ресурс, циклов 5000
Ремонтопригодность Нет

Кран шаровой MVI дренажный
со съёмным штуцером применятся Б Баарр З Зааввииссииммооссттьь ррааббооччееггоо ддааввллеенниияя оотт ттееммппееррааттууррыы
в качестве запорно-дренажного 2 200
устройства для емкостей
и водонагревателей, а также для слива
рабочей жидкости из инженерных 1 100
систем и технологических
установок с рабочей температурой
до 80 °С при номинальном давлении 16
бар. Оснащён съемным металлическим 0 0 0 0 1 155 3 355 5 555 7 755 8 800 ° °СС
штуцером для шланга.

№ Наименование деталей Материалы Марка
Латунь никелированная, горячая
1 Корпус ЛС58-2
объемная штамповка
2 Муфта корпуса Латунь никелированная ЛС58-2
3 Шаровой затвор Латунь хромированная ЛС58-2
4 Седло Фторопласт PTFE
5 Шпиндель Латунь ЛС58-2
6 Кольца уплотнительные Бутадиен-нитрильный каучук NBR
7 Рукоятка Цинковый сплав ЦАМ
8 Винт Сталь оцинкованная Q235
9 Накидная гайка штуцера Латунь никелированная ЛС58-2
10 Кольцо уплотнительное Бутадиен-нитрильный каучук NBR
11 Шланговый штуцер Латунь никелированная H62
12 Держатель колпачка Поливинилхлорид ПВХ
13 Уплотнение колпачка Бутадиен-нитрильный каучук NBR
14 Колпачок Латунь никелированная ЛС58-2

Артикул DN L, мм L1, мм H, мм H1, мм Вес, г.

BV.835.04 1 / 2" 97 83 40,5 45 211
