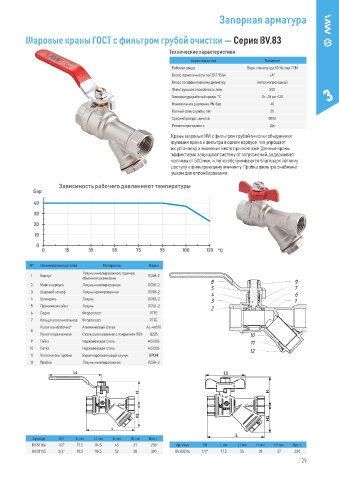

Page 29 - Технический каталог MVI 2025

Запорная арматура

Шаровые краны ГОСТ с фильтром грубой очистки — Серия BV.83

Технические характеристики

Характеристика Значение
Рабочая среда Вода, гликоль (до 50 %), пар, ГСМ
Класс герметичности по ГОСТ 9544 «А"
Класс по эффективному диаметру Неполнопроходной
Фильтрующая способность, мкм 500
Температура рабочей среды, °С От –10 до +120 3
Номинальное давление PN, бар 40
Полный срок службы, лет 30
Средний ресурс, циклов 5000
Ремонтопригодность Да
Краны шаровые MVI с фильтром грубой очистки объединяют
функции крана и фильтра в одном корпусе, что упрощает
их установку и экономит место при монтаже. Данные краны
эффективно защищают систему от загрязнений, задерживая
частицы от 500 мкм, и легко обслуживаются благодаря лёгкому
доступу к фильтрующему элементу. Пробка фильтра снабжена
ушком для опломбирования.

З Зааввииссииммооссттьь ррааббооччееггоо ддааввллеенниияя оотт ттееммппееррааттууррыы
Б Баарр

4 400
3 300
2 200

1 100
0 0
0 0 1 155 3 355 5 555 7 755 9 955 1 10000 1 12200 ° °СС

№ Наименование деталей Материалы Марка
Латунь никелированная, горячая
1 Корпус ЛС58-2
объемная штамповка
2 Муфта корпуса Латунь никелированная ЛС58-2
3 Шаровой затвор Латунь хромированная ЛС58-2
4 Шпиндель Латунь ЛС58-2
5 Прижимная гайка Латунь ЛС58-2
6 Седло Фторопласт PTFE
7 Кольцо уплотнительное Фторопласт PTFE
Рукоятка «бабочка" Алюминиевый сплав AL-46100
8
Рукоятка рычажная Сталь оцинкованная с покрытием ПВХ Q235
9 Гайка Нержавеющая сталь AISI304
10 Сетка Нержавеющая сталь AISI304
11 Уплотнитель пробки Этиленпропиленовый каучук EPDM
12 Пробка Латунь никелированная ЛС58-2

Артикул DN L, мм L1, мм H, мм H1, мм Вес, г.
BV.831.04 1 / 2" 77,5 84,5 45 37 250 Артикул DN L, мм L1, мм H, мм H1, мм Вес, г.
BV.831.05 3 / 4" 92,5 98,5 52 38 390 BV.832.04 1 / 2" 77,5 54 39 37 230
