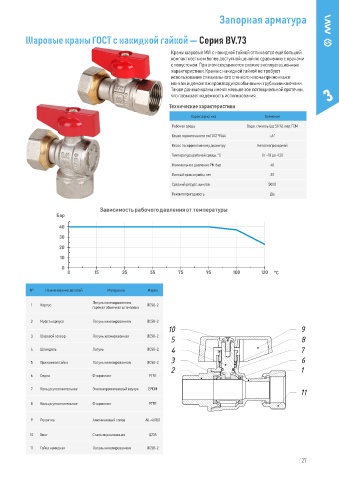

Page 27 - Технический каталог MVI 2025

Запорная арматура

Шаровые краны ГОСТ с накидной гайкой — Серия BV.73

Краны шаровые MVI с накидной гайкой отличаются ещё большей
компактностью и более доступной ценой по сравнению с кранами
с полусгоном. При этом сохраняются схожие эксплуатационные
характеристики. Краны с накидной гайкой не требуют
использования специального сгонного ключа при монтаже:
монтаж и демонтаж производится обычными трубными ключами.
Также данные краны имеют меньше зон потенциальной протечки,
что повышает надежность использования. 3
Технические характеристики

Характеристика Значение
Рабочая среда Вода, гликоль (до 50 %), пар, ГСМ
Класс герметичности по ГОСТ 9544 «А"
Класс по эффективному диаметру Неполнопроходной

Температура рабочей среды, °С От –10 до +120
Номинальное давление PN, бар 40
Полный срок службы, лет 30
Средний ресурс, циклов 5000
Ремонтопригодность Да

З Зааввииссииммооссттьь ррааббооччееггоо ддааввллеенниияя оотт ттееммппееррааттууррыы
Б Баарр

4 400
3 300

2 200
1 100
0 0
0 0 1 155 3 355 5 555 7 755 9 955 1 10000 1 12200 ° °СС

№ Наименование деталей Материалы Марка

Латунь никелированная,
1 Корпус ЛС58-2
горячая объемная штамповка
2 Муфта корпуса Латунь никелированная ЛС58-2

3 Шаровой затвор Латунь хромированная ЛС58-2

4 Шпиндель Латунь ЛС58-2

5 Прижимная гайка Латунь никелированная ЛС58-2

6 Седло Фторопласт PTFE

7 Кольцо уплотнительное Этиленпропиленовый каучук EPDM

8 Кольцо уплотнительное Фторопласт PTFE

9 Рукоятка Алюминиевый сплав AL-46100

10 Винт Сталь оцинкованная Q235

11 Гайка накидная Латунь никелированная ЛС58-2
