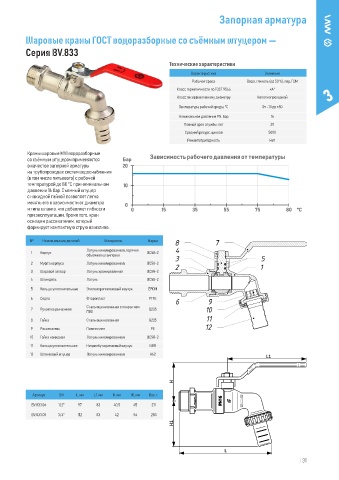

Page 31 - Технический каталог MVI 2025

Запорная арматура

Шаровые краны ГОСТ водоразборные со съёмным штуцером —

Серия BV.833

Технические характеристики

Характеристика Значение
Рабочая среда Вода, гликоль (до 50 %), пар, ГСМ
3
Класс герметичности по ГОСТ 9544 «А"
Класс по эффективному диаметру Неполнопроходной
Температура рабочей среды, °С От –10 до +80
Номинальное давление PN, бар 16
Полный срок службы, лет 30
Средний ресурс, циклов 5000
Ремонтопригодность Нет

Краны шаровые MVI водоразборные
со съёмным штуцером применяются Б Баарр З Зааввииссииммооссттьь ррааббооччееггоо ддааввллеенниияя оотт ттееммппееррааттууррыы
в качестве запорной арматуры 2 200
на трубопроводах систем водоснабжения
(в том числе питьевого) с рабочей
температурой до 80 °С при номинальном 1 100
давлении 16 бар. Съемный штуцер
с накидной гайкой позволяет легко
менять его в зависимости от диаметра 0 0
и типа шланга, что добавляет гибкости 0 0 1 155 3 355 5 555 7 755 8 800 ° °СС
при эксплуатации. Кроме того, кран
оснащен рассекателем, который
формирует компактную струю на изливе.

№ Наименование деталей Материалы Марка
Латунь никелированная, горячая
1 Корпус ЛС58-2
объемная штамповка
2 Муфта корпуса Латунь никелированная ЛС58-2
3 Шаровой затвор Латунь хромированная ЛС58-2
4 Шпиндель Латунь ЛС58-2
5 Кольца уплотнительные Этиленпропиленовый каучук EPDM
6 Седло Фторопласт PTFE
Сталь оцинкованная с покрытием
7 Рукоятка рычажная Q235
ПВХ
8 Гайка Сталь оцинкованная Q235
9 Рассекатель Полиэтилен PE
10 Гайка накидная Латунь никелированная ЛС58-2
11 Кольцо уплотнительное Нитрилбутадиеновый каучук NBR
12 Шланговый штуцер Латунь никелированная H62

Артикул DN L, мм L1, мм H, мм H1, мм Вес, г.
BV.833.04 1 / 2" 97 83 40,5 45 211
BV.833.05 3 / 4" 112 83 42 56 283
