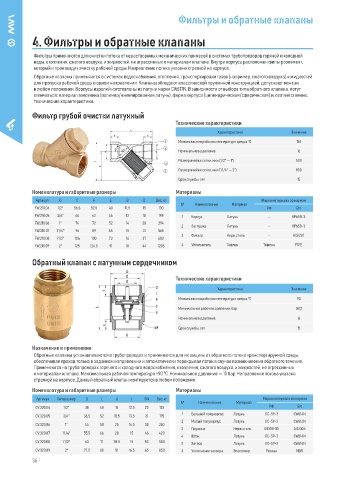

Фильтры и обратные клапаны
4. Фильтры и обратные клапаны
Фильтры применяются для очистки потока от нерастворимых механических примесей в системах трубопроводов горячей и холодной
воды, отопления, сжатого воздуха, и жидкостей, не агрессивных к материалам клапана. Внутри корпуса расположен фильтроэлемент,
который и производит очистку рабочей среды. Направление потока указано стрелкой на корпусе.
Обратные клапаны применяются в системах водоснабжения, отопления, транспортировки газов (например, сжатого воздуха) и жидкостей
для пропуска рабочей среды в одном направлении. Клапаны обладают классической пружинной конструкцией, допускают монтаж
в любом положении. Корпусы изделий изготовлены из латуни марки CW617N. В зависимости от выбора типа обратного клапана, могут
отличаться: материал золотника (полимер / никелированная латунь), форма корпуса (цилиндрическая / сферическая) и, соответственно,
технические характеристики.
Фильтр грубой очистки латунный
4 Технические характеристики
Характеристика Значение
Максимальная рабочая температура среды, °С 150
Номинальное давление 16
Размер ячейки сетки, мкм (1 / 2" — 1") 500
Размер ячейки сетки, мкм (1 1 / 4" — 2") 800
Срок службы, лет 15
Номенклатура и габаритные размеры Материалы
Артикул G C F E B D Вес, кг Марка материала по нормам
№ Наименование Материал
FW.210.04 1/2" 56,5 52,5 40 11,5 15 130 РФ EN
FW.210.05 3/4" 66 62 46 12 18 198 1 Корпус Латунь - HPb58-3
FW.210.06 1" 74 72 52 14 20 294
2 Заглушка Латунь - HPb58-3
FW.210.07 1 1 / 4" 96 89 65 15 31 565
3 Фильтр Нерж.сталь - AISI201
FW.210.08 1 1 / 2" 104 100 73 16 37 682
FW.210.09 2" 125 124,5 91 18 44 1203 4 Уплотнитель Тефлон Тефлон PTFE
Обратный клапан с латунным сердечником
Технические характеристики
Характеристика Значение
Максимальная рабочая температура среды, °С 90
Минимальное рабочее давление, бар 0,02
Номинальное давление 16
Срок службы, лет 15
Назначение и применение
Обратные клапаны устанавливаются в трубопроводах и применяются для их защиты от обратного потока транспортируемой среды,
обеспечивая проход только в заданном направлении и автоматически перекрывая поток в случае возникновения обратного течения.
Применяются на трубопроводах горячего и холодного водоснабжения, отопления, сжатого воздуха, и жидкостей, не агрессивных
к материалам клапана. Максимальная рабочая температура +90 °С. Номинальное давление — 10 бар. Направление потока указано
стрелкой на корпусе. Данный обратный клапан монтируется в любом положении.
Номенклатура и габаритные размеры Материалы
Артикул Типоразмер D L d t SW Вес, кг Марка материала по нормам
№ Наименование Материал
CV.320.04 1/2" 30 48 15 12,5 25 125 РФ EN
1 Большой полукорпус Латунь ЛС-59-3 CW614N
CV.320.05 3/4" 36,5 52 18,5 13,5 31 175
2 Малый полукорпус Латунь ЛС-59-3 CW614N
CV.320.06 1" 44 58 25 14,5 38 260
3 Пружина Нерж.сталь 08Х18Н10 AISI304
CV.320.07 1 1 / 4" 55,5 66 28 15 46 420
4 Шток Латунь ЛС-59-3 CW614N
CV.320.08 1 1 / 2" 63 71 38,5 15 53 580 5 Затвор Латунь ЛС-59-3 CW614N
CV.320.09 2" 77,5 80 51 16,5 65 850 6 Уплотнение затвора Эластомер Резина NBR
