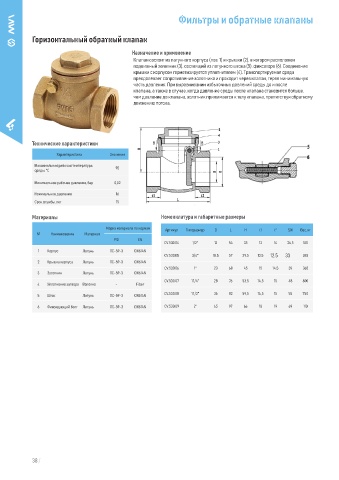

Page 38 - Технический каталог MVI 2025

Фильтры и обратные клапаны

Горизонтальный обратный клапан

Назначение и применение
Клапан состоит из латунного корпуса (поз. 1) и крышки (2), в котором расположен
подвижный золотник (3), состоящий из латунного штока (5), фиксатора (6). Соединение
крышки с корпусом герметизируется уплотнителем (4). Транспортируемая среда
преодолевает сопротивление золотника и проходит через клапан, теряя минимальную
часть давления. При выравнивании избыточных давлений среды до и после
клапана, а также в случае, когда давление среды после клапана становится больше,
чем давление до клапана, золотник прижимается к телу клапана, препятствуя обратному
движению потока.

4

Технические характеристики
Характеристика Значение

Максимальная рабочая температура 90
среды, °С

Минимальное рабочее давление, бар 0,02
Номинальное давление 16
Срок службы, лет 15

Материалы Номенклатура и габаритные размеры

Марка материала по нормам Артикул Типоразмер D L H t1 t 2 SW Вес, кг
№ Наименование Материал
РФ EN
CV.530.04 1/2" 13 54 35 13 14 26,5 180
1 Корпус Латунь ЛС-59-3 CW614N
CV.530.05 3/4" 18,5 57 39,5 13,5 12,5 33 265
2 Крышка корпуса Латунь ЛС-59-3 CW614N
CV.530.06 1" 23 68 45 15 14,5 39 365
3 Золотник Латунь ЛС-59-3 CW614N
CV.530.07 1 1 / 4" 28 76 53,5 14,5 15 48 600
4 Уплотнение затвора Волокно - Fiber
CV.530.08 1 1 / 2" 36 82 59,5 14,5 15 55 750
5 Шток Латунь ЛС-59-3 CW614N
6 Фиксирующий болт Латунь ЛС-59-3 CW614N CV.530.09 2" 45 97 66 18 19 69 110
