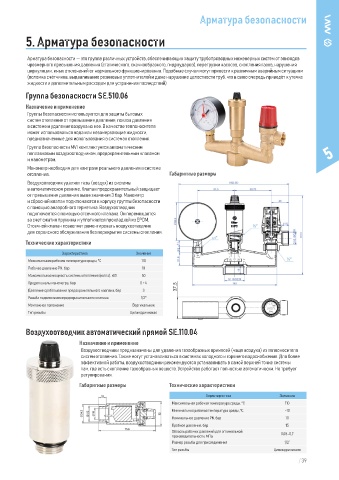

Page 39 - Технический каталог MVI 2025

Арматура безопасности

5. Арматура безопасности

Арматура безопасности — это группа различных устройств, обеспечивающих защиту трубопроводных инженерных систем от эпизодов
чрезмерного превышения давления (статического, скачкообразного, гидроударов), перегрузки насосов, скопления газов, нарушения
циркуляции, иных отклонений от нормального функционирования. Подобные случаи могут привести к различным аварийным ситуациям
(поломка счётчиков, выдавливание резиновых уплотнителей и даже нарушение целостности труб, что в свою очередь приведёт к утечке
жидкости и дополнительным расходам для устранения последствий)
Группа безопасности SE.510.06

Назначение и применение
Группы безопасности используются для защиты бытовых
систем отопления от превышения давления, показа давления
в системе и удаления воздуха из нее. В качестве теплоносителя
может использоваться вода или незамерзающие жидкости,
предназначенные для использования в системах отопления.
Группа безопасности MVI комплектуется автоматическим
поплавковым воздухоотводчиком, предохранительным клапаном 5
и манометром.
Манометр необходим для контроля реального давления в системе
отопления. Габаритные размеры
Воздухоотводчик удаляет газы (воздух) из системы
в автоматическом режиме. Клапан предохранительный защищает
от превышения давления выше значения 3 бар. Манометр
и сбросной клапан подключаются к корпусу группы безопасности
с помощью анаэробного герметика. Воздухоотводчик
подключается с помощью отсечного клапана. Он перемещается
за счет сжатия пружины и уплотняется прокладкой из EPDM.
Отсечной клапан позволяет демонтировать воздухоотводчик
для сервисного обслуживания без перекрытия системы отопления.
Технические характеристики

Характеристика Значение
Максимальная рабочая температура среды, °С 110
Рабочее давление PN, бар 10
Максимальная мощность системы отопления (котла), кВт 50
Предел шкалы манометра, бар 0 ÷ 4
Давление срабатывания предохранительного клапана, бар 3
Резьба подключения предохранительного клапана 1/2"
Монтажное положение Вертикальное
Тип резьбы Цилиндрическая

Воздухоотводчик автоматический прямой SE.110.04
Назначение и применение
Воздухоотводчики предназначены для удаления газообразных примесей (чаще воздуха) из теплоносителя
систем отопления. Также могут устанавливаться в системах холодного и горячего водоснабжения. Для более
эффективной работы, воздухоотводчики рекомендуются устанавливать в самой верхней точке системы
там, где есть скопление газообразных веществ. Устройство работает полностью автоматически. Не требует
регулирования.

Габаритные размеры Технические характеристики
Характеристика Значение
Максимальная рабочая температура среды, °С 110
Минимальная рабочая температура среды, °С –10
Номинальное давление PN, бар 10
Пробное давление, бар 15
Область рабочих давлений для оптимальной 0,03–0,7
производительности, МПа
Размер резьбы для присоединения 1/2”
Тип резьбы Цилиндрическая
