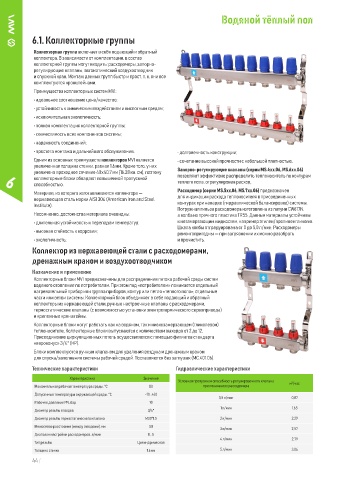

Page 44 - Технический каталог MVI 2025

Водяной тёплый пол

6.1. Коллекторные группы

Коллекторная группа включает в себя подающий и обратный
коллектора. В зависимости от комплектации, в состав
коллекторной группы могут входить: расходомеры, запорно-
регулирующие клапаны, автоматический воздухоотводчик
и спускной кран. Монтаж данных групп быстр и прост, т. к. они все
комплектуются кронштейнами.
Преимущества коллекторных систем MVI:
• идеальное соотношение цена / качество;
• устойчивость к химическим воздействиям и кислотным средам;
• исключительная экологичность;
• полная комплектация коллекторной группы;
• совместимость всех компонентов системы;
• надежность соединений;
• простота монтажа и дальнейшего обслуживания. • долговечность конструкции;
Одним из основных преимуществ коллекторов MVI является • сочетание высокой прочности с небольшой плотностью.
увеличенная толщина стенки, равная 1,6 мм. Кроме того, у них
увеличено проходное сечение 40x40.7 мм (16.28 кв. см), поэтому Запорно-регулирующие клапаны (серии MS.4xx.06, MS.6xx.06)
позволяют эффективно распределить теплоноситель по контурам
6 коллекторные блоки обладают повышенной пропускной теплого пола, отрегулировав расход.
способностью.
Расходомер (серии MS.5xx.06, MS.7xx.06) предназначен
Материал, из которого изготавливаются коллектора —
нержавеющая сталь марки AISI 304 (American Iron and Steel для индикации расхода теплоносителя в присоединенных
Institute). контурах при наладке (гидравлической балансировке) системы.
Погружная гильза расходомера изготовлена из латуни CW617N,
Несомненно, достоинства материала очевидны: а колба из прочного пластика TR55. Данные материалы устойчивы
• длительная устойчивость к перепадам температур; к незамерзающим жидкостям, например этилен / пропиленгликолю.
Шкала колбы отградуирована от 0 до 5,0 л / мин. Расходомеры
• высокая стойкость к коррозии;
ремонтопригодны — при загрязнении их можно разобрать
• экологичность; и прочистить.
Коллектор из нержавеющей стали с расходомерами,
дренажным краном и воздухоотводчиком

Назначение и применение
Коллекторные блоки MVI предназначены для распределения потока рабочей среды систем
водяного отопления по потребителям. При этом под «потребителем» понимается отдельный
нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные
части или ветви системы. Коллекторный блок объединяет в себе подающий и обратный
коллекторы из нержавеющей стали, ручные настроечные клапаны c расходомерами,
термостатические клапаны (с возможностью установки электротермического сервопривода)
и крепежные кронштейны.
Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом)
теплоносителе. Коллекторные блоки выпускаются с количеством выходов от 2 до 12.
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта
«евроконус» 3 / 4" (НР).
Блоки комплектуются ручным клапаном для удаления воздуха и дренажным краном
для спуска / заполнения системы рабочей средой. Поставляются без заглушек (MC.401.06).
Технические характеристики Гидравлические характеристики
Характеристика Значение
Условная пропускная способность регулировочного клапана 3
Максимальная рабочая температура среды, °С 80 при показаниях расходомера м / час
Допустимые температуры окружающей среды, °С –10…+40
0,5 л / мин 0,87
Рабочее давление PN, бар 10
1 л / мин 1,65
Диаметр резьбы отводов 3/4"
Диаметр резьбы термостатического клапана M30*1,5 2 л / мин 2,29
Межосевое расстояние (между отводами), мм 50
3 л / мин 2,57
Диапазон настройки расходомеров, л / мин 0…5
4 л / мин 2,79
Тип резьбы Цилиндрическая
Толщина стенки 1,6 мм 5 л / мин 3,06
