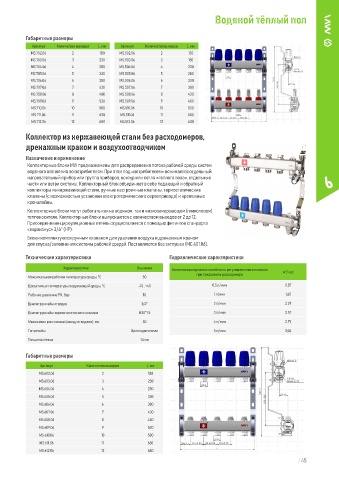

Водяной тёплый пол

Габаритные размеры
Артикул Количество выходов L, мм Артикул Количество выходов L, мм
MS.702.06 2 180 MS.502.06 2 130
MS.703.06 3 230 MS.503.06 3 180
MS.704.06 4 280 MS.504.06 4 230
MS.705.06 5 330 MS.505.06 5 280
MS.706.06 6 380 MS.506.06 6 330
MS.707.06 7 430 MS.507.06 7 380
MS.708.06 8 480 MS.508.06 8 430
MS.709.06 9 530 MS.509.06 9 480
MS.710.06 10 580 MS.510.06 10 530
MS.711.06 11 630 MS.511.06 11 580
MS.712.06 12 680 MS.512.06 12 630

Коллектор из нержавеющей стали без расходомеров,
дренажным краном и воздухоотводчиком

Назначение и применение
Коллекторные блоки MVI предназначены для распределения потока рабочей среды систем
водяного отопления по потребителям. При этом под «потребителем» понимается отдельный
нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные
части или ветви системы. Коллекторный блок объединяет в себе подающий и обратный 6
коллекторы из нержавеющей стали, ручные настроечные клапаны, термостатические
клапаны (с возможностью установки электротермического сервопривода) и крепежные
кронштейны.
Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом)
теплоносителе. Коллекторные блоки выпускаются с количеством выходов от 2 до 12.
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта
«евроконус» 3 / 4" (НР).
Блоки комплектуются ручным клапаном для удаления воздуха и дренажным краном
для спуска / заполнения системы рабочей средой. Поставляются без заглушек (MC.401.06).

Технические характеристики Гидравлические характеристики
Характеристика Значение Условная пропускная способность регулировочного клапана 3
при показаниях расходомера м / час
Максимальная рабочая температура среды, °С 80
Допустимые температуры окружающей среды, °С –10…+40 0,5 л / мин 0,87
Рабочее давление PN, бар 10 1 л / мин 1,65
Диаметр резьбы отводов 3/4" 2 л / мин 2,29
Диаметр резьбы термостатического клапана M30*1,5 3 л / мин 2,57
Межосевое расстояние (между отводами), мм 50 4 л / мин 2,79
Тип резьбы Цилиндрическая 5 л / мин 3,06
Толщина стенки 1,6 мм

Габаритные размеры

Артикул Количество выходов L, мм
MS.602.06 2 180
MS.603.06 3 230
MS.604.06 4 280
MS.605.06 5 330
MS.606.06 6 380
MS.607.06 7 430
MS.608.06 8 480
MS.609.06 9 530
MS.610.06 10 580
MS.611.06 11 630
MS.612.06 12 680
