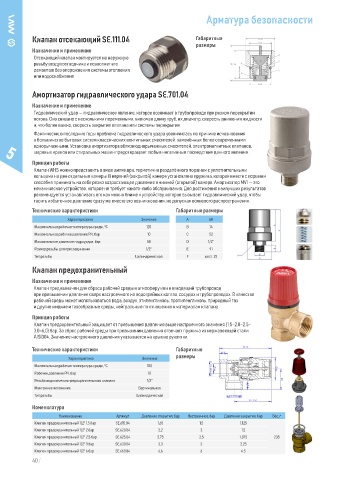

Арматура безопасности

Клапан отсекающий SE.111.04 Габаритные
размеры
Назначение и применение
Отсекающий клапан монтируется на наружную
резьбу воздухоотводчика и позволяет его
демонтаж без опорожнения системы отопления
или водоснабжения.

Амортизатор гидравлического удара SE.701.04
Назначение и применение
Гидравлический удар — гидравлическое явление, которое возникает в трубопроводе при резком перекрытии
потока. Оно связано с несколькими переменными, включая длину труб, их диаметр, скорость движения жидкости
и, что более важно, скорость закрытия клапана или системы перекрытия.
Фактически, в последние годы проблема гидравлического удара увеличилась по причине исчезновения
в большинстве бытовых систем классических вентильных смесителей, заменённых более современными
однорычажными. Установка амортизатора вблизи однорычажных смесителей, электромагнитных клапанов,
5 шаровых кранов или стиральных машин предотвращает любые негативные последствия данного явления.

Принцип работы
Клапан WHS можно представить в виде цилиндра, герметично разделённого поршнем с уплотнительными
кольцами на две отдельные камеры. В верхней (закрытой) камере установлена пружина, которая вместе с поршнем
способна принимать на себя резко возрастающее давление в нижней (открытой) камере. Амортизатор MVI — это
механическое устройство, которое не требует какого-либо обслуживания. Для достижения наилучших результатов
рекомендуется устанавливать его как можно ближе к устройству, которое вызывает гидравлический удар, чтобы
гасить избыточное давление сразу же вместе его возникновения, не допуская волнового распространения.
Технические характеристики Габаритные размеры

Характеристика Значение A 68
Максимальная рабочая температура среды, °С 120 B 14
Максимальное рабочее давление PN, бар 10 C 52
Максимальное давление гидроудара, бар 50 D 1/2"
Размер резьбы для присоединения 1/2" E 91
Тип резьбы Цилиндрическая F шест. 25
Клапан предохранительный

Назначение и применение
Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод
при превышении давления сверх настроечного на водогрейных котлах, сосудах и трубопроводах. В качестве
рабочей среды может использоваться вода, воздух, этиленгликоль, пропиленгликоль, природный газ
и другие жидкие и газообразные среды, нейтральные по отношению к материалам клапана.

Принцип работы
Клапан предохранительный защищает от превышения давления выше настроечного значения (1,5–2,0–2,5–
3,0–6,0) бар. За сброс рабочей среды при превышении давления отвечает пружина из нержавеющей стали
AISI304. Значение настроечного давления указывается на крышке рукоятки.

Технические характеристики Габаритные
размеры
Характеристика Значение
Максимальная рабочая температура среды, °С 120
Рабочее давление PN, бар 10
Резьба подключения предохранительного клапана 1/2"
Монтажное положение Вертикальное
Тип резьбы Цилиндрическая
Номенклатура

Наименование Артикул Давление открытия, бар Настроечное, бар Давление закрытия, бар Вес, г
Клапан предохранительный 1/2" 1,5 бар SЕ.615.04 1,65 1,5 1,125
Клапан предохранительный 1/2" 2 бар SЕ.620.04 2,2 2 1,5
Клапан предохранительный 1/2" 2,5 бар SЕ.625.04 2,75 2,5 1,875 238
Клапан предохранительный 1/2" 3 бар SЕ.630.04 3,3 3 2,25
Клапан предохранительный 1/2" 6 бар SЕ.660.04 6,6 6 4,5
