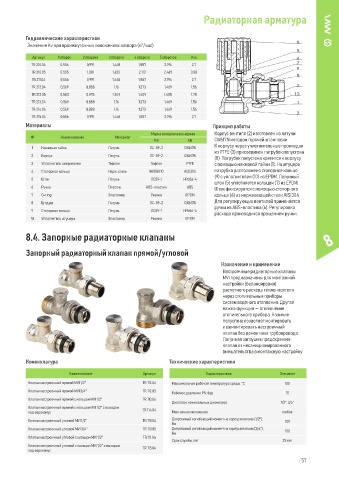

Page 57 - Технический каталог MVI 2025

Радиаторная арматура

Гидравлические характеристики
Значение Kv при промежуточных положениях затвора (м³ / час)

Артикул 1 оборот 2 оборота 3 оборота 4 оборота 5 оборотов Kvs
TR.210.04 0,556 0,991 1,448 1,887 2,194 2,7
TR.210.05 0,555 1,081 1,623 2,113 2,469 3,08
TR.211.04 0,556 0,991 1,448 1,887 2,194 2,7
TR.212.04 0,569 0,888 1,16 1,373 1,469 1,56
TR.212.05 0,583 0,975 1,249 1,409 1,485 1,78
TR.213.04 0,569 0,888 1,16 1,373 1,469 1,56
TR.214.04 0,569 0,888 1,16 1,373 1,469 1,56
TR.215.04 0,556 0,991 1,448 1,887 2,194 2,7
Материалы Принцип работы
Марка материала по нормам Корпус вентиля (2) изготовлен из латуни
№ Наименование Материал CW617N методом горячей штамповки.
РФ EN
К корпусу через уплотнительные прокладки
1 Накидная гайка Латунь ЛС-59-2 CW617N
из PTFE (3) присоединен патрубок полусгона
2 Корпус Латунь ЛС-59-2 CW617N
(8). Патрубок полусгона крепится к корпусу
3 Уплотнитель американки Тефлон Тефлон PTFE с помощью накидной гайки (1). На штуцере
4 Стопорное кольцо Нерж. сталь 08Х18Н10 AISI304 патрубка расположено стопорное кольцо
(9) с уплотнителем (10) из EPDM. Латунный
5 Шток Латунь ЛС59-1 HPb56-4
шток (5) уплотняется кольцом (7) из EPDM.
6 Ручка Пластик ABS-пластик ABS Шток фиксируется с помощью стопорного
7 O-ring Эластомер Резина EPDM кольца (4) из нержавеющей стали AISI304.
8 Штуцер Латунь ЛС-59-2 CW617N Для регулирующих вентилей применяется
ручка из ABS-пластика (6). Регулировка
9 Стопорное кольцо Латунь ЛС59-1 HPb56-4
расхода производится вращением ручки.
10 Уплотнитель штуцера Эластомер Резина EPDM
8.4. Запорные радиаторные клапаны 8

Запорный радиаторный клапан прямой / угловой

Назначение и применение
Настроечные радиаторные клапаны
MVI предназначены для монтажной
настройки (балансировки)
расчетного расхода теплоносителя
через отопительные приборы
систем водяного отопления. Другая
важна функция — отключение
отопительного прибора. Наличие
полусгона позволяет монтировать
и демонтировать настроечный
клапан без демонтажа трубопровода.
Латунная заглушка предохраняет
клапан от несанкционированного
вмешательства в монтажную настройку.
Номенклатура Технические характеристики

Наименование Артикул Характеристика Значение
Клапан настроечный прямой MVI 1/2" TR.112.04 Максимальная рабочая температура среды, °С 100
Клапан настроечный прямой MVI 3/4" TR.112.05 Рабочее давление PN, бар 10
Клапан настроечный прямой с кольцом MVI 1/2" TR.113.04
Диапазон номинальных диаметров 1/2", 3/4"
Клапан настроечный прямой с кольцом MVI 1/2" с выходом TR.114.04
под евроконус Монтажное положение любое
Клапан настроечный угловой MVI 1/2" TR.110.04 Допустимый изгибающий момент на корпус клапана (1/2"), 100
Нм
Клапан настроечный угловой MVI 3/4" TR.110.05 Допустимый изгибающий момент на корпус клапана (3/4"), 150
Нм
Клапан настроечный угловой с кольцом MVI 1/2" TR.111.04
Срок службы, лет 25 лет
Клапан настроечный угловой с кольцом MVI 1/2" с выходом TR.115.04
под евроконус
