Балансировочная арматура

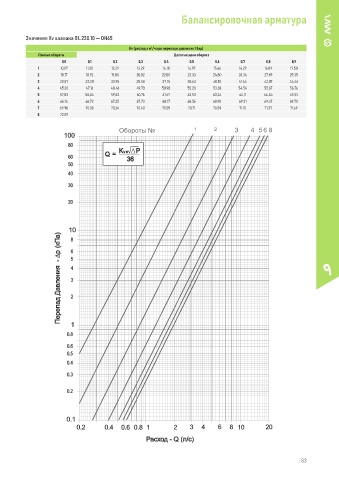

Значения Кv клапана BL.230.10 — DN65
Kv (расход в м / ч при перепаде давления 1 бар)
3
Полные обороты Десятые доли оборота
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
1 10,07 11,20 12,29 13,29 14,18 14,97 15,66 16,29 16,89 17,50
2 18,17 18,92 19,80 20,82 22,00 23,33 24,80 26,34 27,89 29,35
3 30,57 32,28 33,95 35,58 37,15 38,63 40,18 41,64 43,07 44,46
4 45,30 47,16 48,46 49,73 50,98 52,20 53,38 54,54 55,67 56,76
5 57,82 58,84 59,82 60,76 61,67 62,53 63,34 64,11 64,84 65,51
6 66,14 66,72 67,25 67,73 68,17 68,56 68,90 69,21 69,47 69,70
7 69,90 70,08 70,24 70,40 70,55 70,71 70,89 71,10 71,37 71,69
8 72,09
