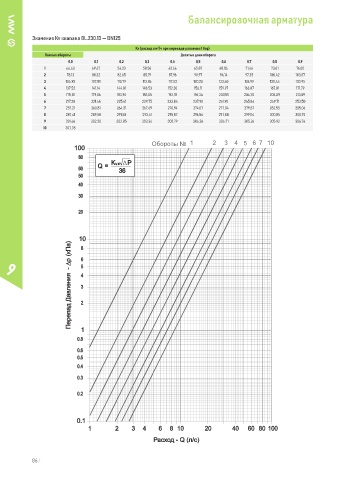

Балансировочная арматура

Значения Кv клапана BL.230.13 — DN125
Kv (расход в м / ч при перепаде давления 1 бар)
3
Полные обороты Десятые доли оборота
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
1 44,40 49,47 54,23 58,58 62,46 65,87 68,84 71,46 73,81 76,00
2 78,13 80,32 82,65 85,19 87,96 90,97 94,14 97,35 100,42 103,07
3 104,93 107,81 110,79 113,86 117,03 120,28 123,60 126,99 130,44 133,95
4 137,52 141,14 144,81 148,53 152,30 156,11 159,97 163,87 167,81 171,79
5 175,81 179,86 183,94 188,05 192,18 196,34 200,51 204,70 208,89 213,09
6 217,28 221,46 225,61 229,75 233,84 237,90 241,90 245,84 249,71 253,50
7 257,21 260,81 264,31 267,69 270,94 274,07 277,04 279,87 282,55 285,06
8 287,41 289,58 291,58 293,41 295,07 296,56 297,88 299,04 300,05 300,92
9 301,66 302,30 302,85 303,34 303,79 304,24 304,71 305,26 305,92 306,74
10 307,78
