Балансировочная арматура

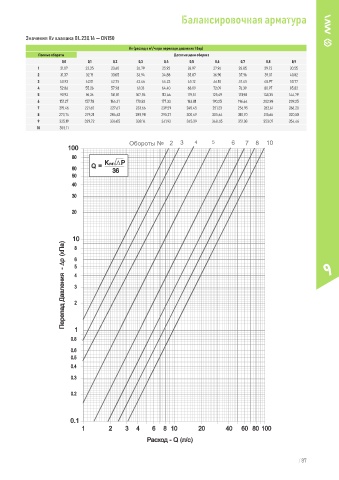

Значения Кv клапана BL.230.14 — DN150
Kv (расход в м / ч при перепаде давления 1 бар)
3
Полные обороты Десятые доли оборота
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
1 21,07 22,35 23,60 24,79 25,92 26,97 27,94 28,85 29,72 30,55
2 31,37 32,19 33,05 33,94 34,88 35,87 36,90 37,96 39,01 40,02
3 40,93 42,01 42,75 43,46 44,23 45,12 46,18 47,45 48,97 50,77
4 52,86 55,26 57,98 61,03 64,40 68,09 72,09 76,39 80,97 85,82
5 90,93 96,26 101,81 107,55 113,46 119,51 125,69 131,98 138,35 144,79
6 151,27 157,78 164,31 170,83 177,33 183,81 190,25 196,64 202,98 209,25
7 215,46 221,60 227,67 233,66 239,59 245,45 251,23 256,95 262,61 268,20
8 273,74 279,21 284,62 289,98 295,27 300,49 305,64 310,70 315,66 320,50
9 325,19 329,72 334,05 338,14 341,93 345,39 348,45 351,03 353,07 354,46
10 355,11
Обороты № 2 3 4 5 6 7 8 10
1000
10
80 80
V
Q Q = = K K V SS P P
60 60 36
36
50 50
40 40
30 30

20 20

10
10
(кПа) (кПа) 8 8

∆p ∆p 6 6
- - 5 5 4 4 9
Давления Давления 3 3 2 2

Перепад Перепад

0.
0.88 1 1
0.66
0.
0.
0.55
0.
0.44
0.33
0.

0.
0.22

0.
0.11
20
1 1 2 2 3 3 4 4 6 6 8 8 1010 20 40 60 8080 100100
60
40
Р л
Расход - Q(асход - Q (
л/с)/с)
