Балансировочная арматура

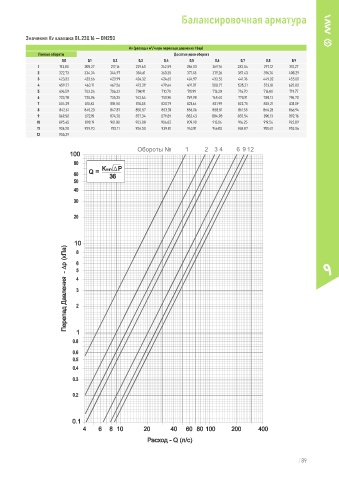

Значения Кv клапана BL.230.16 — DN250
Kv (расход в м / ч при перепаде давления 1 бар)
3
Полные обороты Десятые доли оборота
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
1 193,80 205,27 217,16 229,60 242,59 256,03 269,76 283,54 297,12 310,27
2 322,73 334,34 344,97 354,61 363,35 371,43 379,26 387,43 396,76 408,29
3 423,33 423,66 423,99 424,32 424,65 424,97 433,53 441,76 449,02 455,00
4 459,77 463,71 467,56 472,39 479,64 491,07 508,77 535,21 573,18 625,82
5 696,59 702,24 706,22 708,91 710,70 711,99 713,20 714,70 716,80 719,77
6 723,78 728,94 735,25 742,64 750,96 759,98 769,40 778,91 788,13 796,70
7 804,29 810,62 815,50 818,85 820,79 821,64 821,99 822,75 825,21 831,09
8 842,61 845,23 847,87 850,57 853,31 856,06 858,81 861,55 864,26 866,94
9 869,58 872,19 874,78 877,34 879,89 882,43 884,98 887,54 890,13 892,76
10 895,45 898,19 901,00 903,88 906,85 909,90 913,04 916,25 919,54 922,89
11 926,28 929,70 933,11 936,50 939,81 943,01 946,05 948,87 951,40 953,56
12 955,29

Обороты № 1 2 3 4 6 9 12
10
1000
80 80
Q Q = = K K V SS P P
V
60 60 36
36
50 50
40 40
30 30

20 20

10
10
(кПа) (кПа) 8 8

∆p ∆p 6 6 9
- - 5 5 4 4
Давления Давления 3 3 2 2

Перепад Перепад

0. 1 1
0.88
0.66
0.
0.
0.55
0.
0.44
0.
0.33

0.22
0.

0.11
0.
60 8080 100100
4000
200
40
20
4 4 6 6 8 8 1010 20 40 60 200 40
Расход - Q(асход - Q (
Р л/с)л/с)
